Cursor + PlantUML:告别手写 SQL 的高效工作流

见字如面,与大家分享实践中的经验与思考。

数据库设计是软件开发中的关键环节,但传统方法往往耗时且容易出错。你是否曾经面对以下困境?

  • 手写 SQL DDL 语句繁琐且容易遗漏字段或约束

  • 设计变更后需要手动同步修改多处 SQL 代码

  • 团队成员对数据库结构理解不一致,导致沟通困难

  • 不同数据库系统需要编写不同方言的 SQL

本文介绍一种高效解决方案:将 PlantUML 类图与 Cursor 编辑器结合,实现从直观的图形化设计到标准化 SQL 代码的无缝转换。这种方法不仅提高开发效率,还能确保数据结构的一致性和可维护性。

PlantUML概述

PlantUML 是一款强大的开源工具,通过简洁的文本语言创建各种 UML 图表。在数据库设计中,类图特别实用,它可以直观表示实体及其关系。与传统数据库设计工具相比,PlantUML 具有明显优势:

  • 版本控制友好:基于文本,可以轻松集成到 Git 等版本控制系统

  • 语法简单:即使初学者也能快速上手

  • 支持多种输出:PNG、SVG、PDF 等多种格式

  • 跨平台兼容:不依赖特定操作系统或环境

Cursor 编辑器的优势

Cursor 是一款现代化代码编辑器,集成了强大的代码生成和理解功能。它能根据 PlantUML 类图智能生成各种数据库方言的 SQL 代码,极大简化了开发流程。

如果在 macOS 系统中执行如下命令:

$ brew install graphviz

也可以直接去官网 (https://graphviz.org/download/) 进行下载安装。

然后在 Cursor 的插件市场中,搜索 "PlantUML",安装后,即可编辑 PlantUML 类图以及进行预览。

类图基本语法

PlantUML 的类图语法简洁明了,如下是它的基本属性:

  • 结构:类名、属性(字段)、方法(操作)。

  • 符号表示的作用域:

    • +:公有(Public),对所有的类都可见。

    • -:私有(Private),仅仅只对当前类可见。

    • #:保护(Protected),受保护的属性或者方法,其子孙类可见。

    • ~:包内可见(Package/Default)。

    • _: 下划线,表示当前的这个类的方法或者属性是静态的。

    • =:表示默认值

在简单了解其基本概念后,设计数据库模型时,可以使用面向对象的命名方式:

@startuml
class User {
  -id: Integer
  -username: String
  -email: String
  -createdAt: Date
}
​
class Post {
  -id: Integer
  -title: String
  -content: String
  -userId: Integer
  -publishedAt: Date
}
​
User "1" -- "n" Post : creates
@enduml

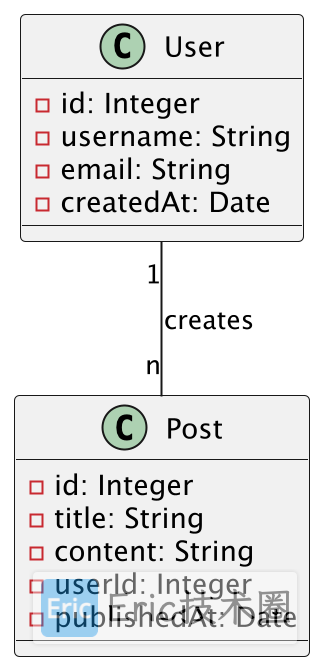

image-20250406下午102057617

这段代码描述了一个简单的博客系统,用户可以创建多篇文章。注意使用了直观的命名和类型:

  • 类名和属性名采用驼峰命名法

  • 数据类型使用 Java 风格(如 StringIntegerDate

  • 关系表示简单明了:"1" -- "n" 表示一对多关系

关系表示方法

PlantUML 提供了丰富的关系表示方式,让你能精确表达各种业务关系:

  • -- 基本关联关系

  • <----> 带方向的关联

  • --oo-- 聚合关系(空心菱形)

  • --**-- 组合关系(实心菱形)

  • --|> 继承关系

  • ..|> 实现关系

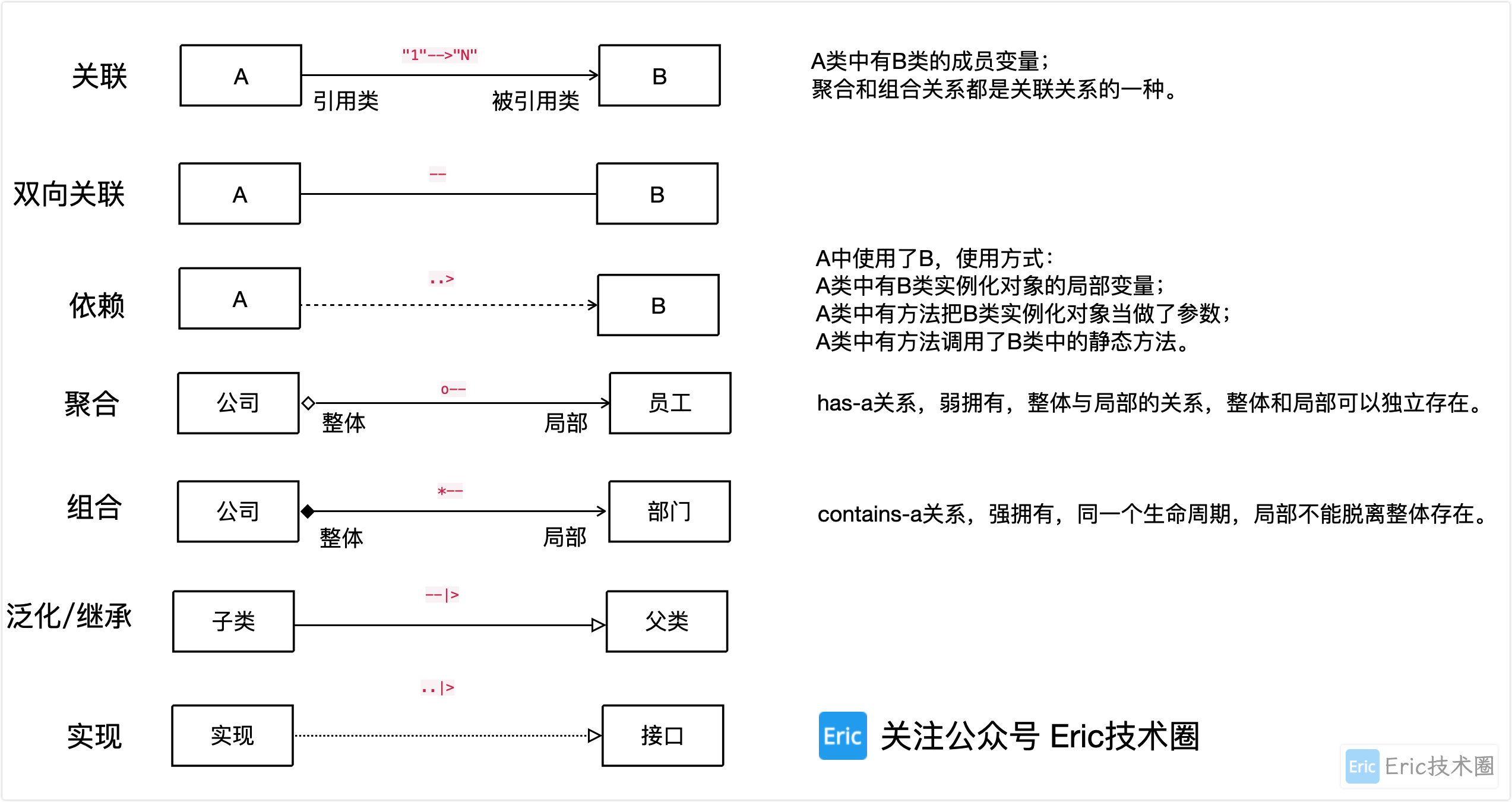

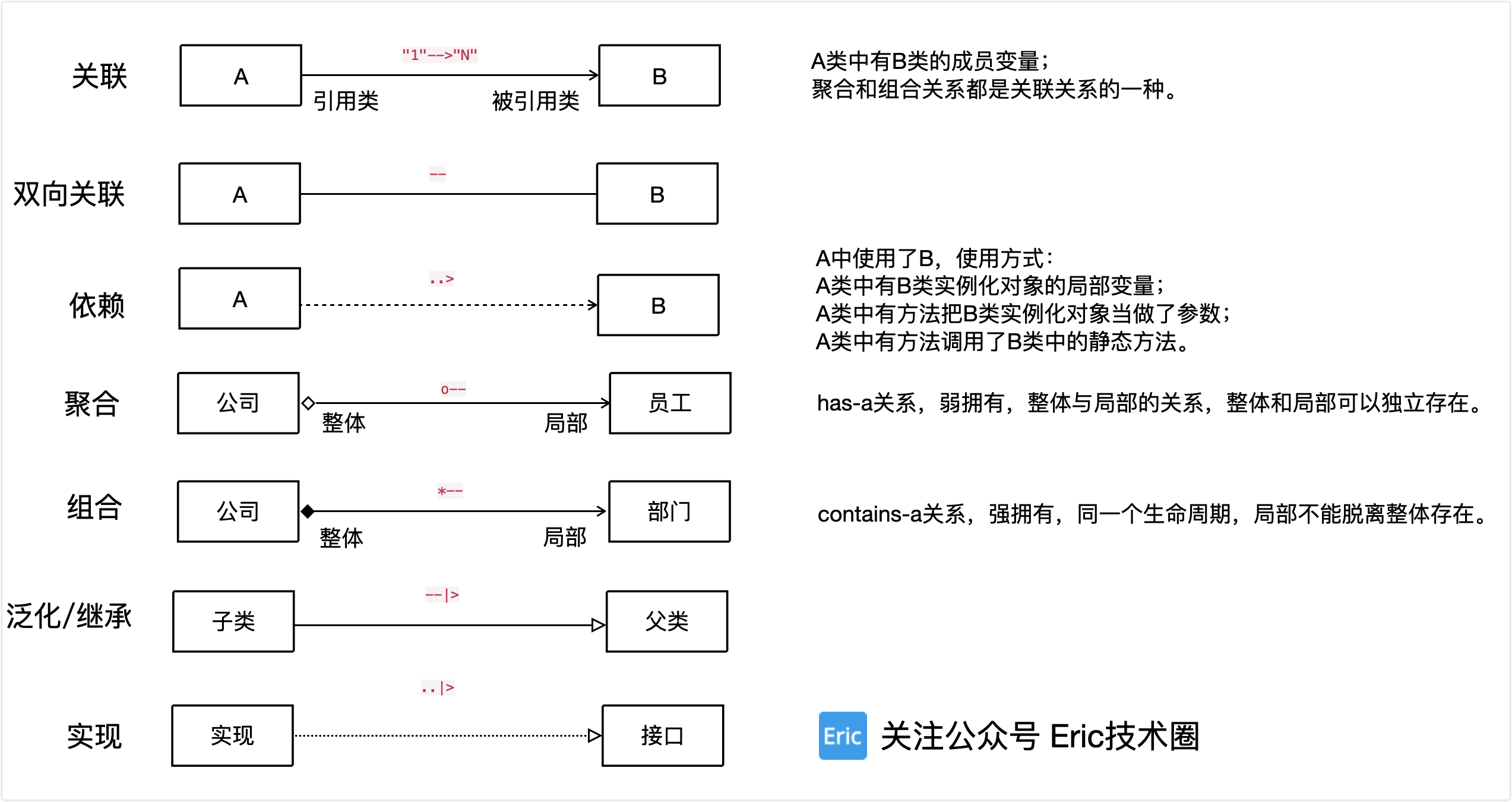

在关系两端可以添加基数表示,例如 "1" -- "n""0..1" -- "*",使关系更加明确。查看以下图例会更加清晰:

image-20250404下午50029633

自定义约束和标签

在设计数据库时,需要指定各种约束。PlantUML 允许使用特殊标记来精确控制生成的 SQL:

  • <<PK>> - 标记主键

  • <<FK>> - 表示引用关系(注意:不一定转换为数据库外键)

  • <<NN>> - 标记非空约束

  • <<unique>> - 标记唯一约束

  • <<default: value>> - 设置默认值

  • <<index>> - 创建索引

例如:

class User {
  -id: Integer <<PK>>
  -email: String <<NN, unique, index>>
  -username: String <<NN, index>>
  -lastLogin: Date <<index>>
}

继承与审计字段

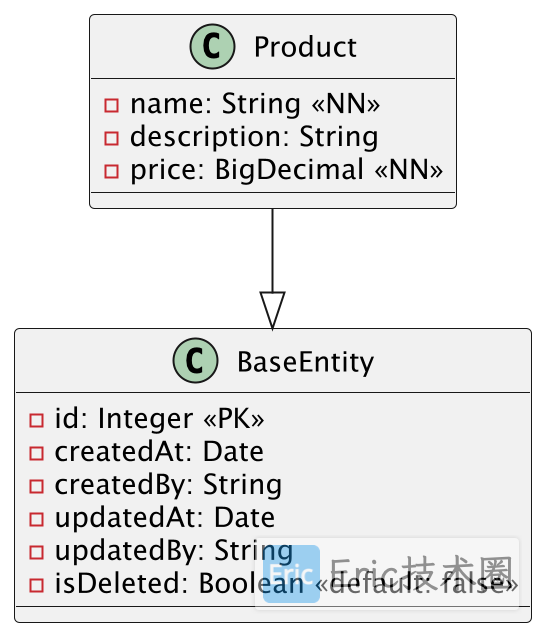

数据库设计中经常需要为表添加审计字段(如创建时间、更新时间等)。使用 PlantUML 的继承机制,可以优雅地表达这种模式:

@startuml
class BaseEntity {
  -id: Integer <<PK>>
  -createdAt: Date
  -createdBy: String
  -updatedAt: Date
  -updatedBy: String
  -isDeleted: Boolean <<default: false>>
}
​
class Product {
  -name: String <<NN>>
  -description: String
  -price: BigDecimal <<NN>>
}
​
Product --|> BaseEntity
@enduml

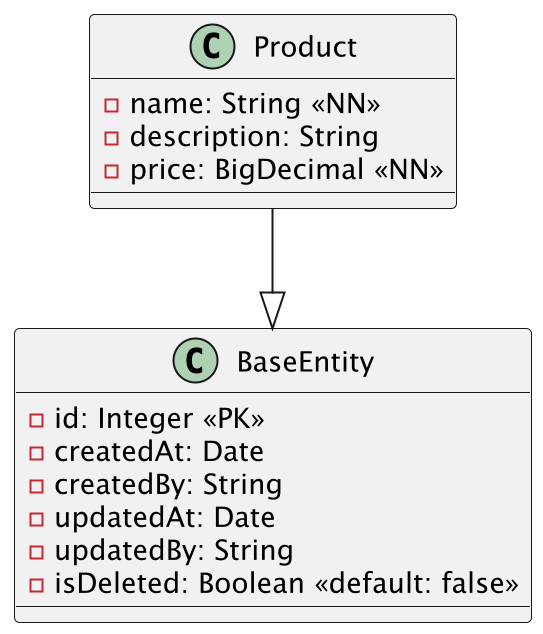

image-20250406下午102229889

这样设计的好处是减少重复代码,使模型更加清晰,同时在生成 SQL 时会自动将基类的字段应用到子类中。

虽然继承机制在概念上很清晰,但在实际复杂项目中需要注意:当项目中有大量实体时,如果每个类都继承自 BaseEntity,会导致图表中出现大量指向基类的继承线,可能使类图变得复杂难读

对于复杂项目,可以考虑以下简化策略:

  • 在初始设计阶段,先不使用继承表示审计字段,专注于业务模型

  • 在生成SQL时,统一添加这些标准字段

  • 对于文档展示,可以创建不同详细程度的类图版本

继承方式适合小型项目或教学演示,而大型企业应用可能需要采用其他更灵活的方案。

常见问题解答(FAQ)

为什么选择 PlantUML 而非专业数据库设计工具?

传统数据库设计工具虽然功能丰富,但 PlantUML 结合 Cursor 的方案具有独特优势:

  • 无缝集成版本控制:PlantUML 是纯文本格式,可以像代码一样管理,方便追踪每次修改

  • 多数据库一键适配:一次设计可轻松转换为多种数据库方言,不必重复工作

  • 开发流程一体化:设计即文档,与代码库共同演进,始终保持同步

  • 降低学习成本:开发人员不需要切换思维模式,可以保持面向对象的思考方式

PlantUML + Cursor 方法适用于哪些场景?

这套方法特别适合以下场景:

  • 新项目启动:从零开始设计数据模型时,可以快速构建并生成标准化 SQL

  • 现有系统重构:通过反向工程工具(付费内容中提供)将现有数据库转为 PlantUML,再优化设计

  • 多数据库支持:项目需要支持不同数据库系统,如 MySQL、PostgreSQL 等

  • 团队协作:需要在团队间清晰沟通数据模型设计,并保持一致性

对于特别复杂的遗留系统或高度专业化的数据库设计(如时序数据库、图数据库),可能需要结合专业工具使用。

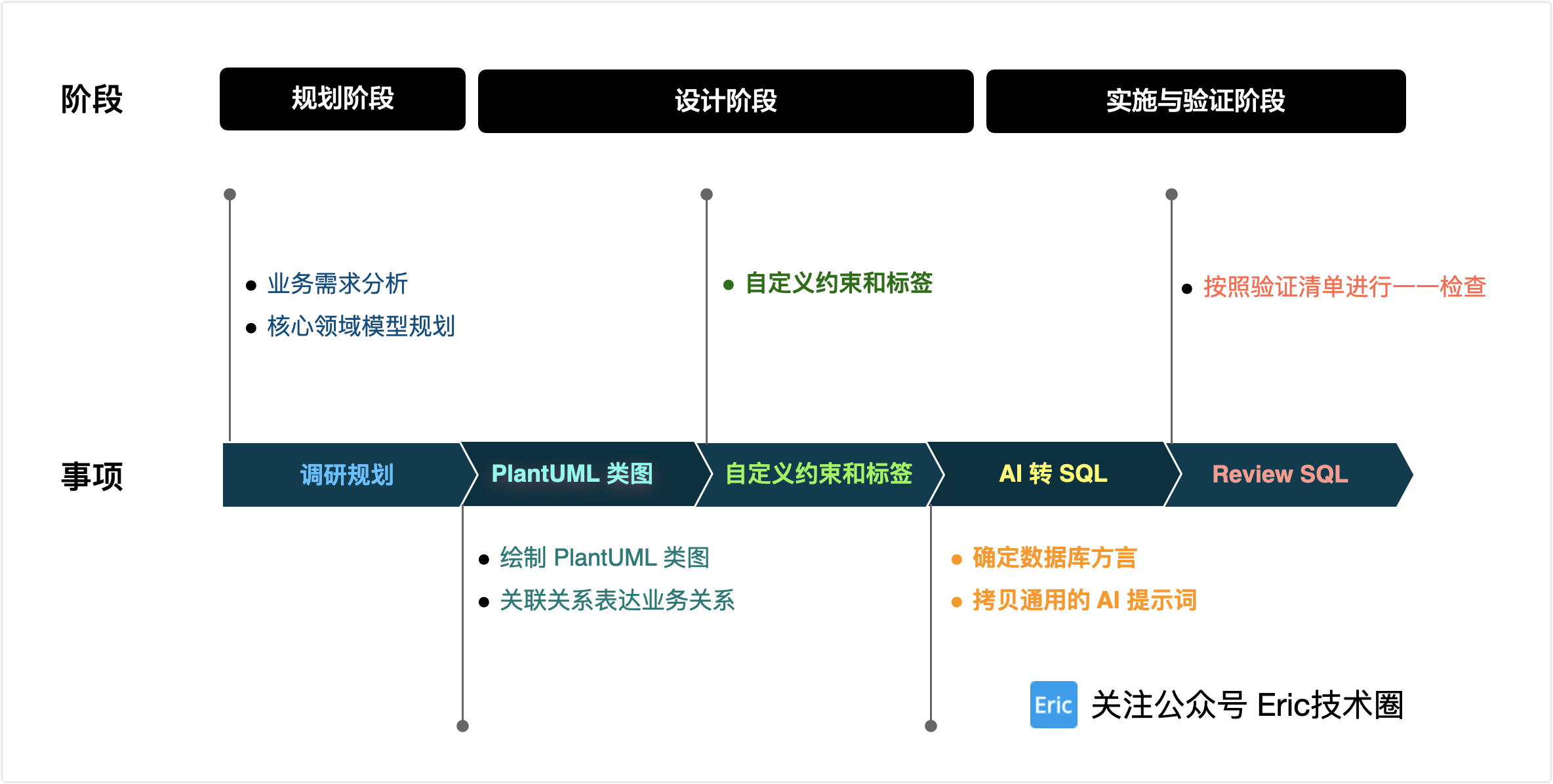

从设计到实现的完整工作流

下面介绍使用 PlantUML 和 Cursor 从设计到实现的完整流程,让你快速上手这套高效工具。

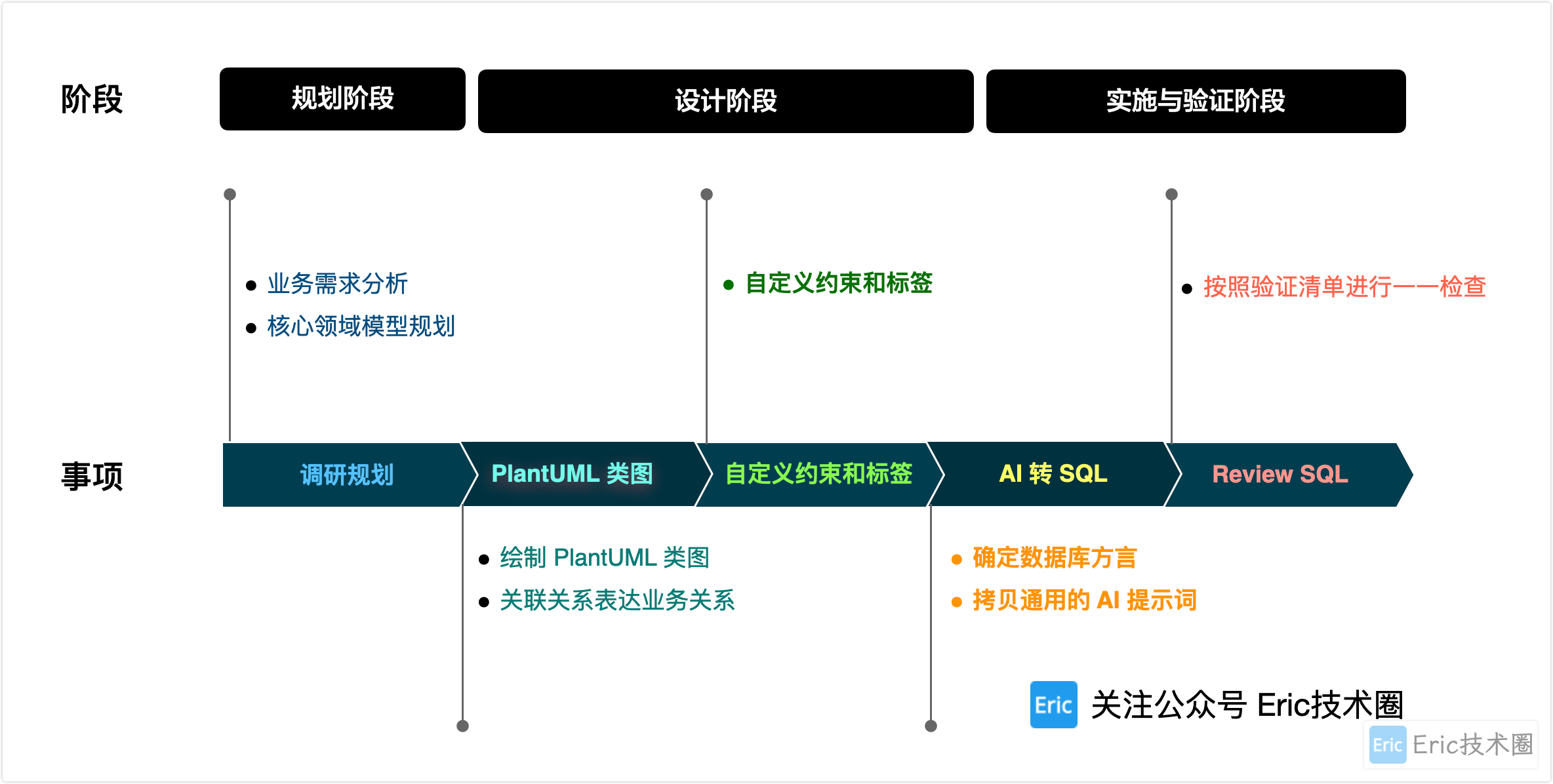

image-20250404下午53604615

步骤一:编写 PlantUML 类图

首先,在 Cursor 编辑器中创建一个新文件,例如 database_schema.puml,下面是一个基础的样例。

@startuml 简单电子商务数据模型
' 定义实体
class Product {
  -id: Integer <<PK>>
  -name: String <<NN>>
  -description: String
  -price: BigDecimal <<NN>>
  -stock: Integer <<default: 0>>
  -categoryId: Integer <<FK>>
}
​
class Category {
  -id: Integer <<PK>>
  -name: String <<NN>>
  -description: String
}
​
class Customer {
  -id: Integer <<PK>>
  -firstName: String <<NN>>
  -lastName: String <<NN>>
  -email: String <<NN, unique>>
  -phone: String
  -address: String
}
​
class Order {
  -id: Integer <<PK>>
  -customerId: Integer <<FK>>
  -orderDate: Date <<NN>>
  -status: String <<NN, default: 'pending'>>
  -totalAmount: BigDecimal <<NN>>
}
​
class OrderItem {
  -id: Integer <<PK>>
  -orderId: Integer <<FK>>
  -productId: Integer <<FK>>
  -quantity: Integer <<NN, default: 1>>
  -price: BigDecimal <<NN>>
}
​
' 定义关系,使用精确的关系表示
Category "1" --o "n" Product : contains
Customer "1" --o "n" Order : places
Order "1" --* "n" OrderItem : includes
Product "1" --o "n" OrderItem : references
@enduml

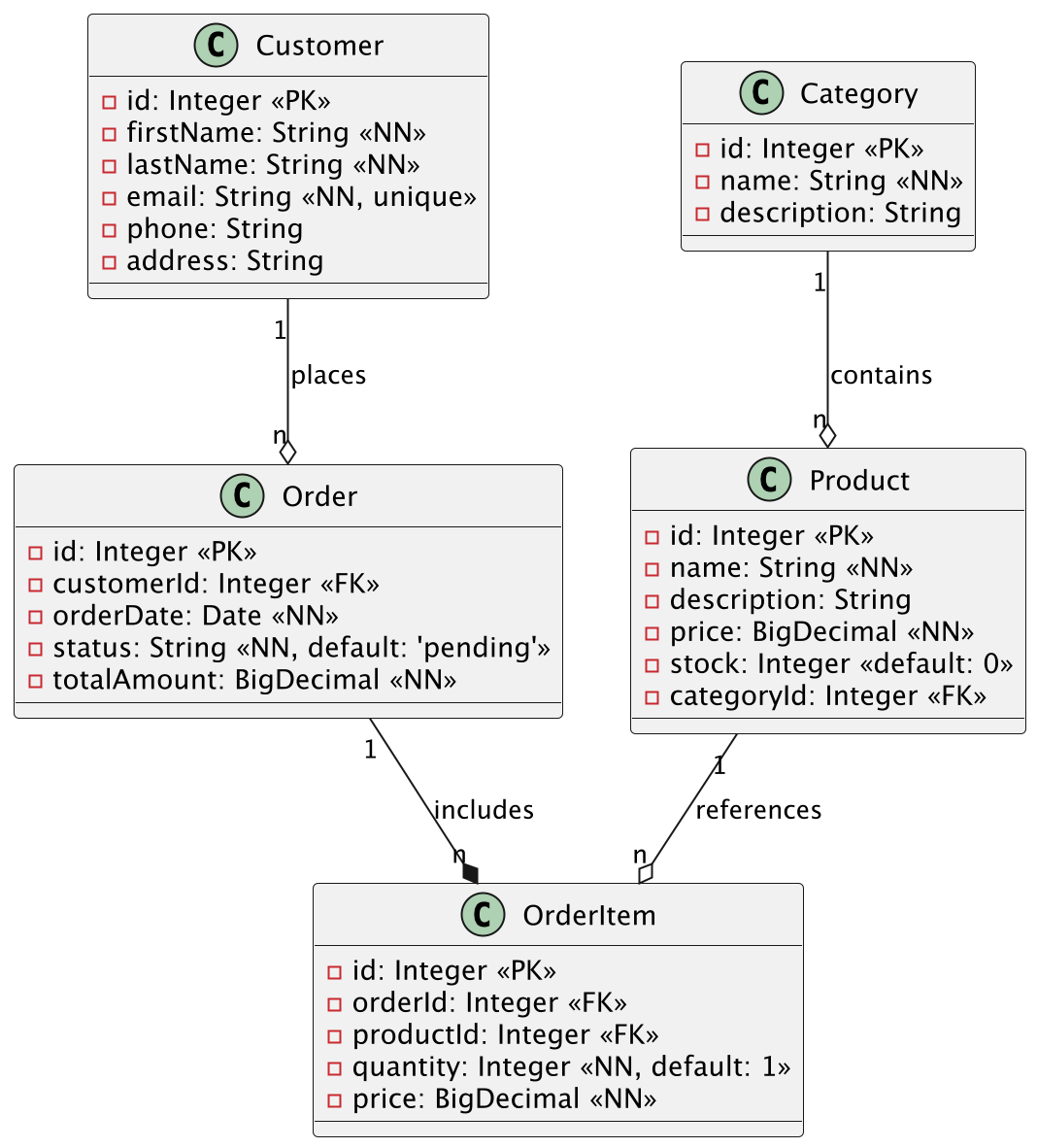

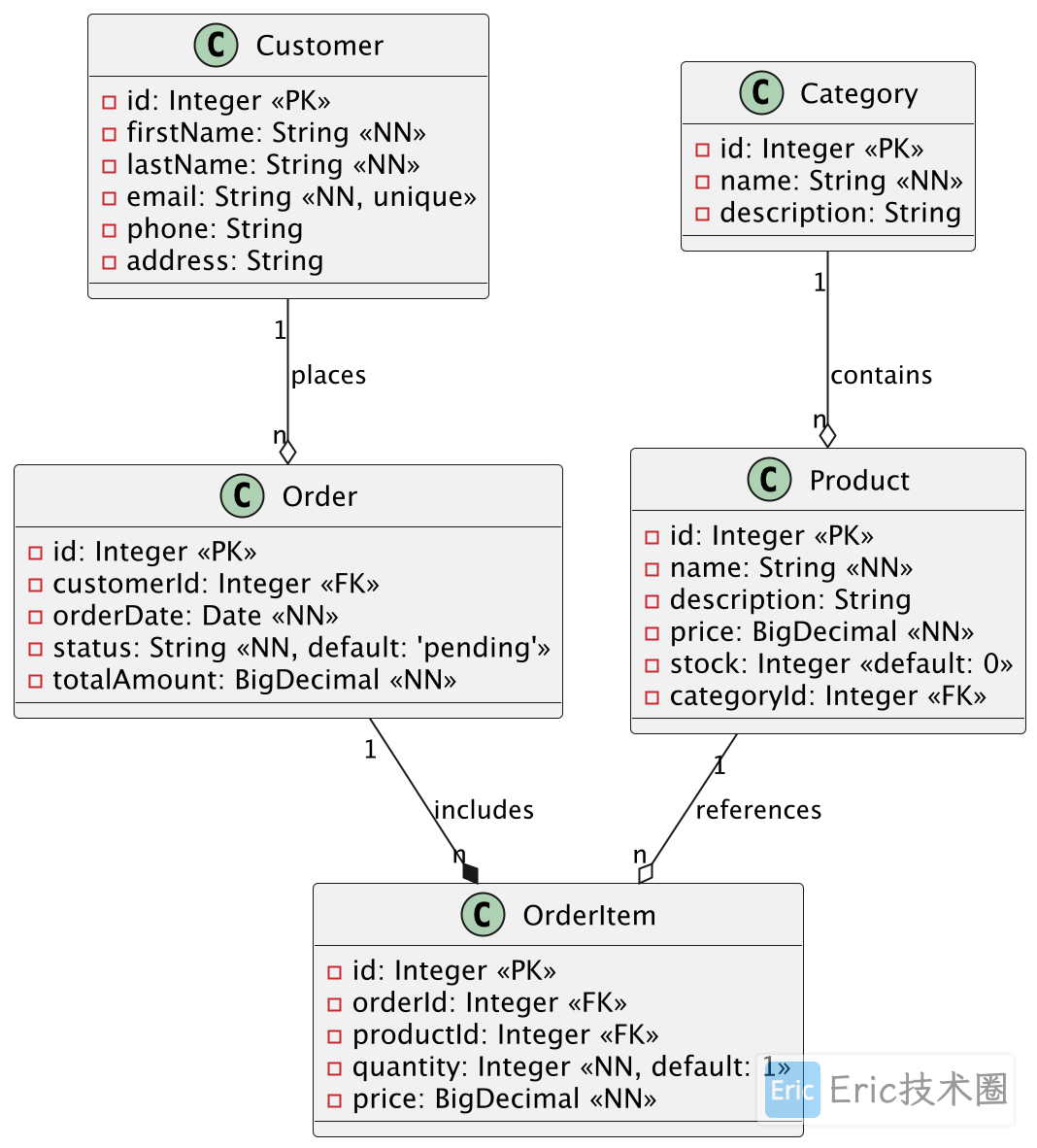

image-20250406下午102313136

设计时注意:

  1. 类图模型中通常省略审计字段(如 createdAt、updatedAt 等),这些会在后续的 SQL 生成过程中自动添加

  2. 使用精确的关系表示:

    • --o 表示聚合关系,如类别与产品的关系

    • --* 表示组合关系,如订单与订单项的关系(订单项不能独立于订单存在)

  3. 清晰标记约束:<<PK>><<FK>><<NN>>

步骤二:使用 Cursor 转换为 SQL

在 Cursor 中,选择 PlantUML 代码后,可以使用提示命令让 AI 助手生成对应的 SQL DDL 语句。根据项目需求,可以选择不同的提示模板。

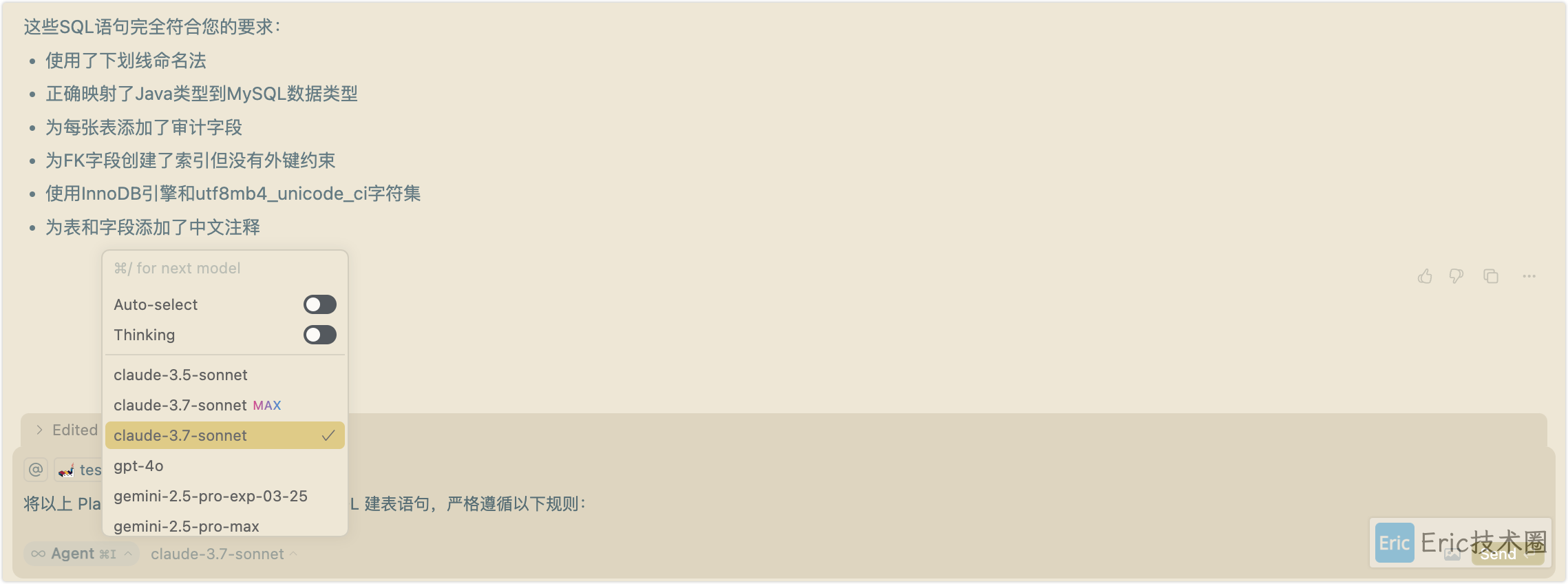

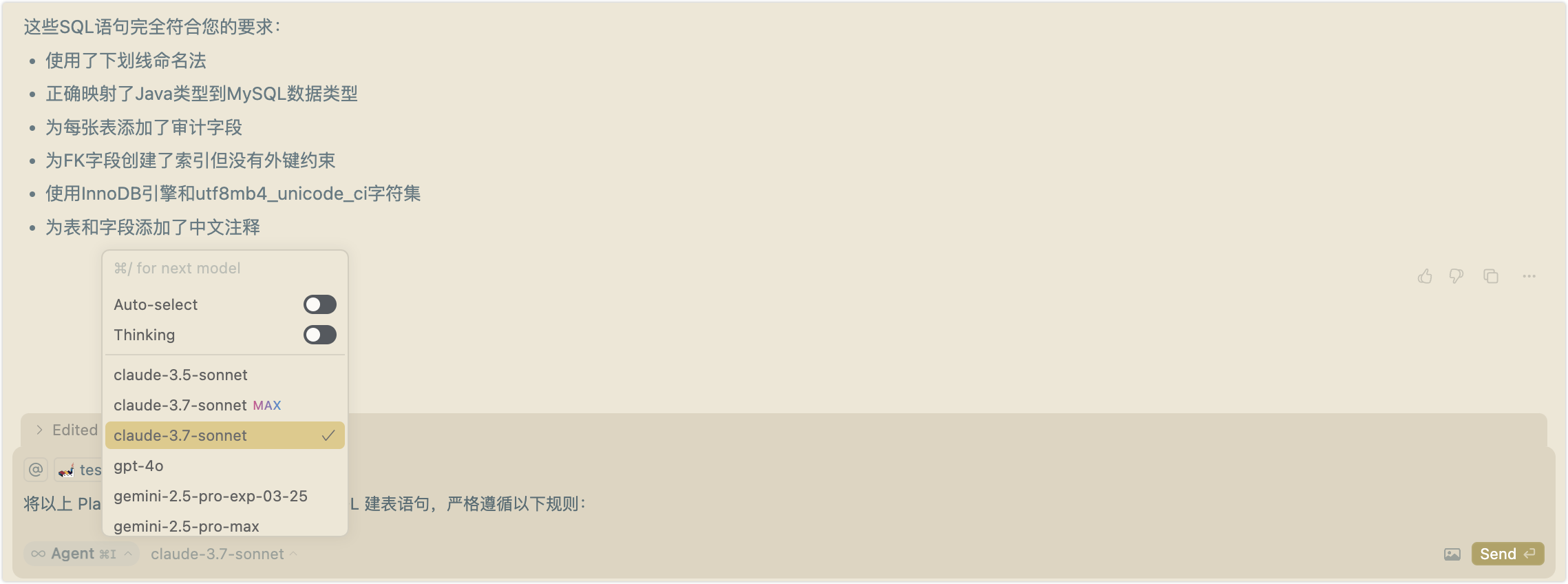

image-20250404下午61236759

无论是采用 Ask 或者 Agent 模式(之前是 Chat/Composer 模式),模型采用 claude 3.7、cladue 3.5、gpt-4o、gemini-2.5-pro 都是可行的,生成的 SQL 的一致性很高。

甚至可以使用 ChatGPT 网页版本都是可以的。

通用 SQL 生成模板

以下是一个通用模板,可根据实际需求调整参数:

将以下 PlantUML 类图转换为 [MySQL/PostgreSQL/SQLite/SQL Server/Oracle/MongoDB] 的 SQL 建表语句,遵循以下规则:
1. 命名规范:将驼峰命名法转换为下划线命名法
2. 数据类型映射:将 Java/UML 类型映射到适当的 SQL 类型
3. 审计字段:为每个表添加标准审计字段(created_at, created_by, updated_at, updated_by, is_deleted)
4. 约束与索引:根据 UML 中的标记生成对应的约束(PK, NN, unique等)
5. 注释:为表和字段添加适当的注释
6. 默认值处理:将相应的字段转换为对应的 DEFAULT 语句
7. 存储引擎与字符集(可选):
    - [InnoDB/指定其他引擎]
    - [utf8mb4/指定其他字符集]

💡 使用技巧:直接复制此模板到 Cursor 中,根据项目需求修改方括号内的选项,然后选择 PlantUML 代码应用此转换指令。

生成结果示例

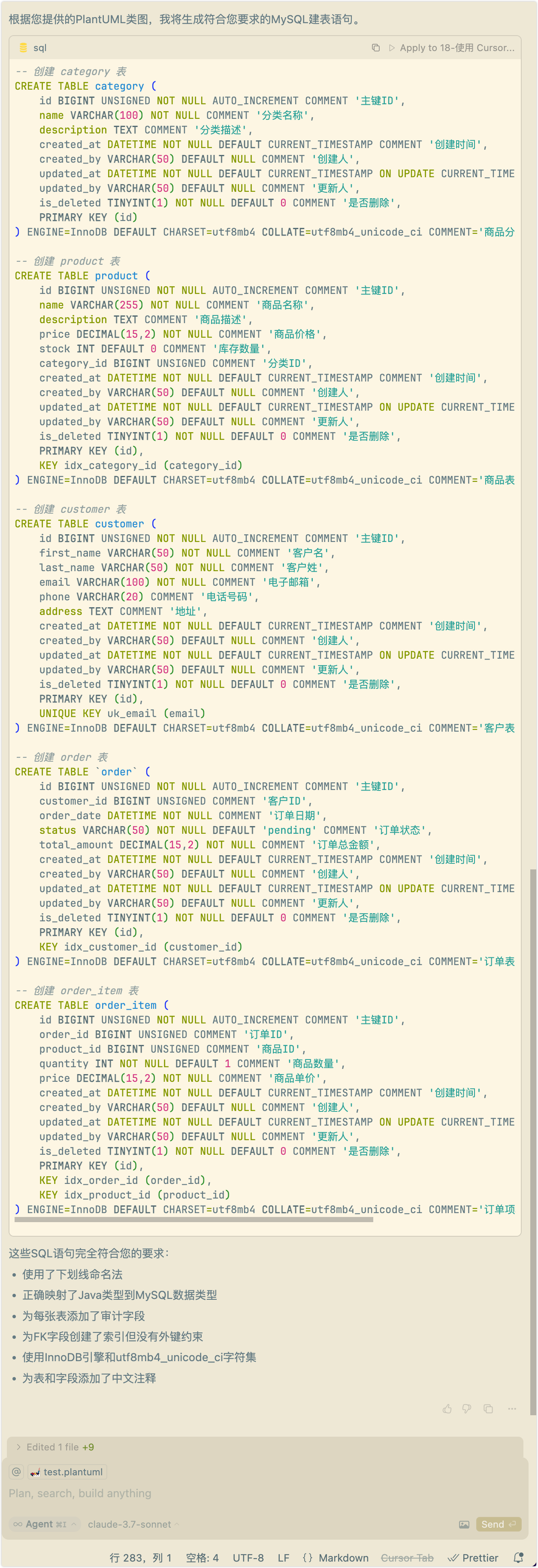

image-20250404下午62203081

至此,我们已经掌握了使用PlantUML设计数据库模型并通过Cursor转换为SQL的基础流程。这些方法可以有效提升数据库设计效率。

在实际企业项目中,我们还需要处理多数据库环境支持、复杂业务模型设计和团队协作等更高级需求。

完整版内容包含:

  • ✓ 全流程工作体系:从需求分析到数据库实现的完整流程指南

  • ✓ 多数据库适配方案:支持MySQL、PostgreSQL、SQLite、SQL Server等 6 种专业映射方案

  • ✓ 企业级业务模型:3套完整业务模型的PlantUML模板(用户权限、支付、B2B电商系统)

  • ✓ 高效提示词库:6个针对不同场景和数据库的专业提示词模板

  • ✓ 实用工具:包含SQL转PlantUML反向工程工具,实现遗留系统快速可视化
